Torre in acciaio galvanizzato resistente agli agenti atmosferici

La torre angolare in acciaio zincato resistente agli agenti atmosferici è una torre angolare convenzionale a traliccio in acciaio, il classico cavallo di battaglia delle linee di trasmissione in tutto il mondo, con un aggiornamento che cambia tutto: la zincatura a caldo completa. Ogni elemento, bullone e raccordo è rivestito di zinco metallico, creando una barriera che impedisce alla ruggine prima che inizi.

L'acciaio vuole corrodersi. Nell’aria costiera umida, in atmosfere industriali con composti di zolfo, ai tropici, l’acciaio non protetto perde 0,1–1 mm di spessore all’anno. Una torre che dovrebbe durare 50 anni può mostrare gravi perdite di sezione in 10-15 anni senza protezione. La zincatura ribalta i conti: lo strato di zinco si corrode preferenzialmente (protezione sacrificale) e, dove si corrode, forma una patina protettiva di ossido di zinco che rallenta ulteriori attacchi. La torre di fatto "indossa l'armatura" per mezzo secolo.

Struttura e materiali della torre in acciaio galvanizzato resistente agli agenti atmosferici

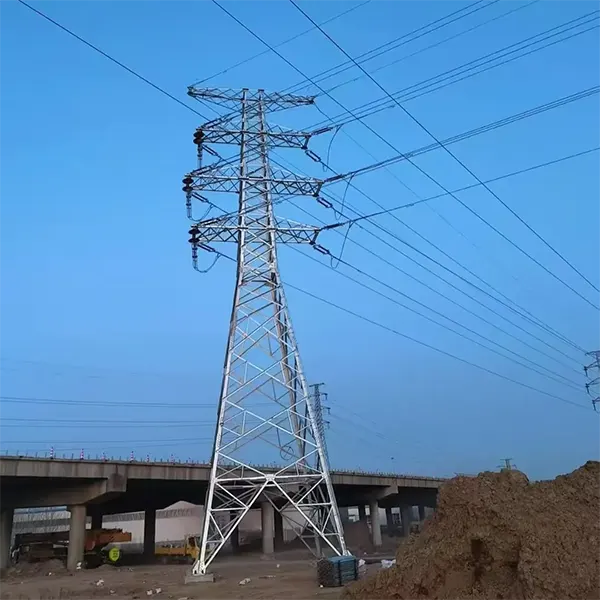

La torre utilizza la stessa comprovata geometria reticolare delle torri angolari in acciaio standard: quattro gambe principali in acciaio angolari, con rinforzo incrociato secondo schemi a X o K, con bracci trasversali per il supporto del conduttore. Ciò che lo rende "resistente agli agenti atmosferici" sono le specifiche del materiale e il sistema di rivestimento:

Acciaio della gamba: angolo bassolegato ad alta resistenza Q355 / Q420, scelto per il margine di corrosione

Zincatura: immersione a caldo secondo ISO 1461 / GB/T 2694, minimo 85 µm (110–120 µm per la zona costiera)

Rivestimento dei bordi: i bordi e i fori dei bulloni ricevono la stessa copertura di zinco delle superfici piane

Hardware: tutti i bulloni, i dadi e le rondelle zincati secondo lo stesso standard

Rivestimento di riparazione: vernice bicomponente ricca di zinco inclusa per il ritocco del sito dopo la costruzione

Opzionale: gambe in acciaio resistente agli agenti atmosferici (Corten) per la massima economia a lungo termine in zone difficili

La zincatura a caldo protegge in due modi. Innanzitutto, sigilla l'acciaio dall'ossigeno e dall'umidità. In secondo luogo, e questa è la parte intelligente, se il rivestimento viene graffiato fino all'acciaio nudo, lo zinco circostante si corrode invece dell'acciaio, "sacrificandosi" per proteggere il graffio. Nessun altro sistema di rivestimento offre questa protezione autoriparante a questo costo.

Caratteristiche e vantaggi principali

Durata utile di oltre 50 anni, documentata

Secondo le classificazioni di corrosività atmosferica ISO 9223, un rivestimento zincato da 85 µm garantisce oltre 50 anni in ambienti C2–C3 (rurali/suburbani) e 25–40 anni in ambienti C4 (industriali/costieri). Forniamo calcoli sulla durata della corrosione con ogni preventivo: vedrai l'intervallo di manutenzione previsto per iscritto prima dell'acquisto.

Protezione sacrificale che si autoguarisce

Il rivestimento graffiato si autoripara grazie alla protezione catodica: lo zinco attorno al graffio si corrode preferenzialmente e ricopre l'acciaio esposto con sali di zinco. Danni dovuti al trasporto, graffi dovuti alla movimentazione in cantiere e segni di serraggio dei bulloni non diventano punti di formazione della ruggine.

Costo di proprietà più basso nel corso della vita

Confronta le alternative: la verniciatura necessita di un nuovo rivestimento ogni 8-12 anni, ogni volta richiedendo la preparazione della superficie e tempi di inattività della torre. La zincatura è un trattamento una tantum. In 50 anni, la zincatura costa in genere il 50-70% in meno rispetto a un programma di manutenzione della verniciatura, e questo senza contare il costo delle interruzioni della linea.

Adatto per zone costiere e industriali

Per i siti entro 3 km dal mare o in prossimità di emissioni industriali, specifichiamo rivestimenti più spessi di 110–120 µm più tolleranze di corrosione nel dimensionamento dei membri. Abbiamo spedito torri angolari in acciaio zincato resistenti agli agenti atmosferici a nazioni insulari, porti tropicali e siti industriali desertici: le specifiche del rivestimento sono adatte al vostro ambiente reale.

Resistenza del reticolo comprovata, zero compromessi

Non si perde nessuno dei vantaggi strutturali delle torri angolari in acciaio: elevata resistenza al peso, facile installazione con squadre standard, semplice ispezione e basso carico di vento. La resistenza agli agenti atmosferici è un miglioramento, non un compromesso.

Applicazioni della torre in acciaio galvanizzato resistente agli agenti atmosferici

In qualità di produttore e fornitore di torri angolari in acciaio zincato resistente agli agenti atmosferici, Maotong fornisce queste torri sfuse a prezzi diretti di fabbrica per:

Linee di trasmissione nelle province costiere, nelle isole e nelle regioni adiacenti al mare aperto

Corridoi industriali con corrosività atmosferica aggressiva

Reti tropicali e subtropicali ad alta umidità

Linee di distribuzione e sub-trasmissione di servizi pubblici che richiedono una progettazione a bassa manutenzione

Corridoi strategici a lungo termine in cui le interruzioni delle linee per manutenzione sono inaccettabili

Progetti di energia rinnovabile in climi rigidi

Processo di produzione

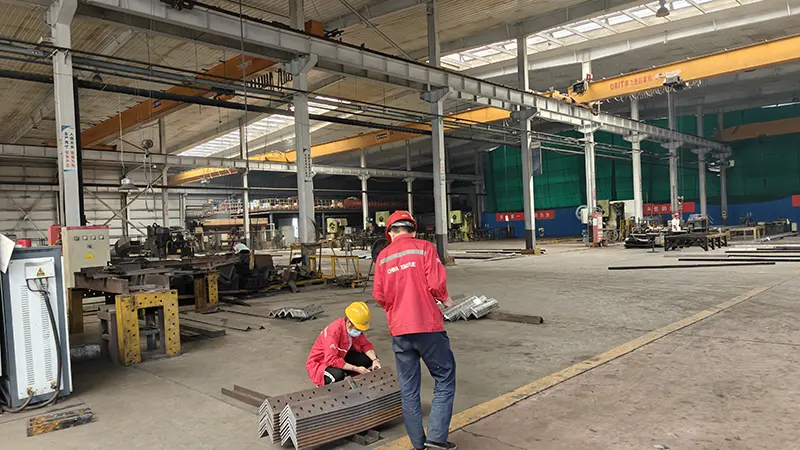

La fabbricazione segue il classico percorso delle torri angolari in acciaio: taglio CNC, punzonatura di precisione, etichettatura degli elementi e assemblaggio di prova completo di ciascun tipo di torre prima della zincatura. La fase di zincatura è quella in cui questo prodotto si differenzia.

La nostra linea di zincatura tratta i componenti attraverso cinque fasi: sgrassaggio caustico per rimuovere gli oli; decapaggio con acido cloridrico su scaglie di laminazione; flussaggio per preparare la superficie dell'acciaio; immersione in zinco fuso a 445–455°C; e tempra/passivazione. Il risultato è uno strato di lega di zinco-ferro legato metallurgicamente – non una pellicola di vernice – che non può staccarsi o formare vesciche.

Controllo qualità sulla linea di rivestimento: lo spessore dello zinco viene misurato con calibri magnetici in più punti per elemento, l'adesione del rivestimento viene controllata mediante prova con martello e tutti i punti scoperti vengono riparati con vernice ricca di zinco secondo ISO 1461. I rapporti di prova accompagnano ogni spedizione.

Specifiche del prodotto

Perché sceglierci?

Maotong opera con la licenza nazionale di produzione di prodotti industriali per torri di trasmissione da 220 kV, oltre a certificati di qualità per torri con tubi in acciaio da 220 kV e 500 kV. Le torri angolari zincate sono torri angolari in acciaio zincato resistenti agli agenti atmosferici, non attività secondarie.

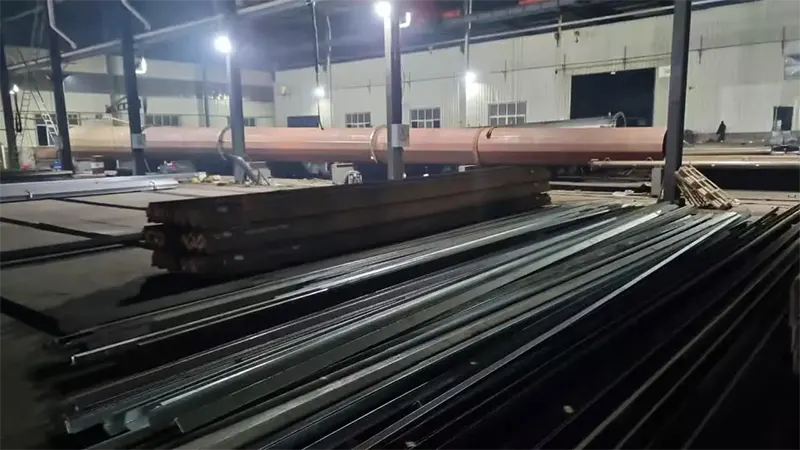

Gli elementi zincati vengono raggruppati in base alla posizione di assemblaggio, separati con distanziatori in legno per proteggere il rivestimento di zinco e fasciati per il trasporto marittimo. La vernice per ritocchi e il composto di riparazione zincante sono inclusi in ogni spedizione. Carico di container o materiali sfusi al porto di Qingdao.

Domande frequenti

D: Quanto dura effettivamente la zincatura?

R: Secondo ISO 9223, un rivestimento da 85 µm dura più di 50 anni in ambienti C2–C3, 25–40 anni in ambienti C4. Nelle zone severe C5 (industriali/marine), consigliamo 110–120 µm più un margine di corrosione nel dimensionamento degli elementi. Documentiamo la vita prevista nel tuo preventivo.

D: Cosa succede se il rivestimento viene danneggiato durante il trasporto o il montaggio?

R: I graffi minori si autoriparano grazie all'azione sacrificale dello zinco. Per danni più profondi, includiamo vernice di riparazione ricca di zinco in ogni spedizione e forniamo istruzioni per il ritocco. È un lavoro di due ore sul posto.

D: Che rapporto c'è tra la zincatura e la verniciatura?

R: La zincatura costa di più in anticipo, ma la verniciatura richiede un nuovo rivestimento ogni 8-12 anni, compresa la preparazione della superficie e l'accesso alla torre. Nel corso di una vita di 50 anni, la zincatura è in genere più economica del 50-70% in termini di costo totale.

D: Potete fornire torri per una specifica classe di tensione?

R: Sì, da 66kV fino a 500kV. Possediamo licenze di produzione che coprono 220kV e certificati di qualità fino alla classe 500kV. Fornisci la tensione, il tipo di torre e i dati di carico e noi provvederemo alla progettazione e al preventivo.

D: Qual è il termine di pagamento e il tempo di consegna?

A: Deposito T/T del 30%, saldo prima della spedizione (T/T o L/C a vista). Consegna circa 20 giorni lavorativi per 30 set dopo la conferma del deposito. EXW, FOB, CFR, CIF Qingdao tutti disponibili.
