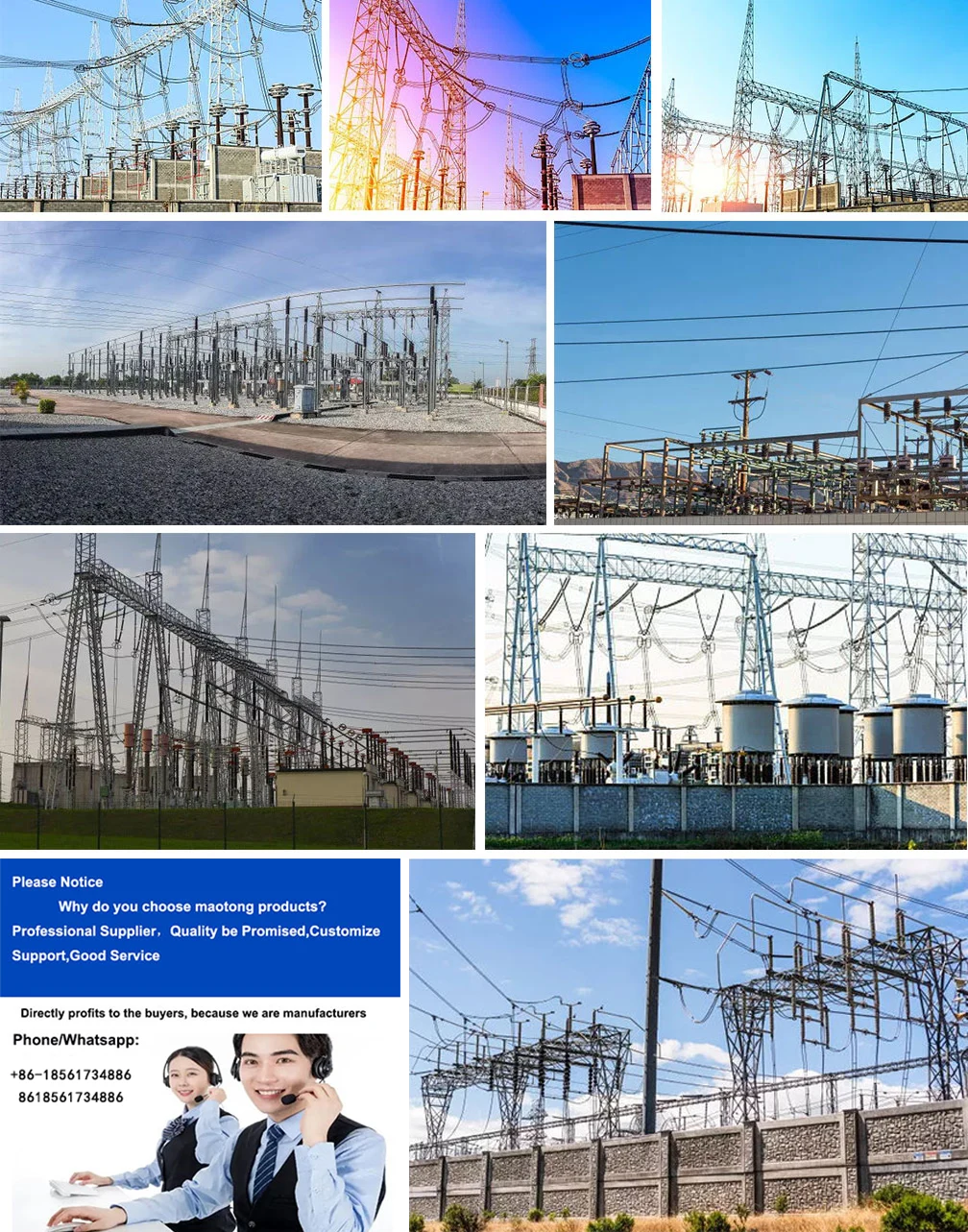

Struttura della sottostazione di trasmissione elettrica del trasformatore 220kv

La struttura della sottostazione di trasmissione elettrica del trasformatore di alta qualità 220kv è offerta dai produttori cinesi Mao Tong. Acquista la struttura della sottostazione della trasmissione elettrica del trasformatore 220kv che è di alta qualità direttamente con un prezzo basso. Maotong® cabina elettrica di trasmissione professionale, Vengono brevemente descritte la classificazione e le caratteristiche delle cabine. Quando si parla di reti elettriche, non si può fare a meno delle cabine elettriche. Una sottostazione è una struttura all'incrocio di linee in una rete elettrica per la modifica della tensione, lo scambio di energia e la raccolta e la distribuzione di energia elettrica.


Se suddivisa in base alla disposizione della cabina, la cabina può essere generalmente suddivisa in cabina esterna, cabina interna e cabina interrata. Le sottostazioni interne sono suddivise in sottostazioni all-indoor e sottostazioni semi-interne in base alla disposizione dei trasformatori principali e delle apparecchiature elettriche principali ad alta tensione. La sottostazione esterna, il trasformatore principale e le apparecchiature elettriche principali ad alta tensione sono sistemate all'esterno.

Questa disposizione occupa una vasta area e i dispositivi elettrici e gli edifici possono soddisfare pienamente i requisiti di vari tipi di distanza, come la distanza di sicurezza elettrica, la distanza dal fuoco, ecc., Che è conveniente per il funzionamento, la manutenzione e la revisione. È adatto per la costruzione in aree suburbane o rurali.

L'intera cabina interna, il trasformatore principale e tutte le apparecchiature elettriche di alta e bassa tensione sono sistemate all'interno. Questo tipo di sottostazione riduce la superficie totale del pavimento, ma ha requisiti più elevati per la disposizione interna dell'edificio. Ha le caratteristiche di compattezza, ampio dislivello e diversa altezza dei piani, che è facilmente adatta alle esigenze del paesaggio circostante. Adatto per aree urbane densamente popolate, o situate in zone costiere, laghi salati, stabilimenti chimici e altre aree con alti livelli di inquinamento atmosferico.

Mezze sottostazioni interne, il trasformatore principale o il layout delle apparecchiature elettriche principali ad alta tensione nella stazione interna e all'aperto sono stati combinati in modo da risparmiare area, bella armonia con l'ambiente circostante, condizioni operative delle apparecchiature e sottostazione del trasformatore di tipo esterno, i vantaggi di un costo relativamente basso in economia è relativamente sviluppato piccoli centri così come la necessità di dare piena considerazione all'ambiente e il coordinamento dell'indice economico e tecnico dell'edilizia regionale.



Le sottostazioni sotterranee sono suddivise in sottostazioni completamente sotterranee e sottostazioni semi-sotterranee. L'edificio principale dell'intera sottostazione sotterranea è costruito nel sottosuolo e il trasformatore principale e altre apparecchiature elettriche principali sono installati nell'edificio sotterraneo.

Solo un piccolo numero di edifici come gli sfiati e le apparecchiature delle sottostazioni, gli ingressi e le uscite del personale sono costruiti a terra, così come le apparecchiature di raffreddamento e la sala di controllo principale del grande trasformatore principale che può essere disposto a terra. Le sottostazioni semisotterranee sono principalmente edifici sotterranei e i trasformatori principali o altre apparecchiature elettriche principali sono parzialmente installati negli edifici sotterranei. La sottostazione sotterranea è adatta per essere costruita in aree densamente edificate e densamente popolate.

In base allo stato e alla funzione della sottostazione nel sistema elettrico, la sottostazione può essere generalmente suddivisa in sottostazione hub, sottostazione regionale importante e sottostazione generale.

La sottostazione hub si trova nel punto cardine del sistema elettrico. La tensione del lato ad alta tensione è generalmente di 500 (750) kV e la tensione del lato di media e bassa tensione è generalmente di 220 kV (330 kV) e 35 kV. Il lato ad alta tensione della sottostazione hub è collegato alla rete elettrica regionale e collegato a diverse grandi fonti di alimentazione, e c'è una grande quantità di trasmissione di energia sul lato ad alta tensione.

La sottostazione è dotata di numerosi trasformatori step-down di grande capacità, che scaricano energia dalla rete regionale e forniscono energia a importanti sottostazioni della regione. Il lato carico di questo tipo di sottostazione è spesso il principale punto di alimentazione della rete elettrica regionale. Dopo che l'interruzione di corrente dell'intera stazione renderà il sistema stabile, il danno, il crollo della rete elettrica, con conseguente interruzione di corrente in una vasta area.

Le sottostazioni di importanza regionale si trovano nel punto cardine della rete regionale. La tensione del lato ad alta tensione è generalmente di 220 (330) kV e la tensione del lato di media e bassa tensione è generalmente di 110 kV e 35 kV o 10 kV. Questo tipo di sottostazione scarica principalmente energia dalla rete elettrica regionale e fornisce energia alla rete di distribuzione regionale o direttamente agli utenti. Dopo l'interruzione di corrente dell'intera stazione, può causare il collasso della rete elettrica regionale e influire sull'alimentazione elettrica dell'intera regione.

Questo tipo di sottostazione ha requisiti diversi per il cablaggio elettrico principale a causa delle diverse strutture della rete elettrica nelle diverse regioni. Ad esempio, quando la struttura della rete elettrica regionale è solida e viene realizzata la configurazione N-1 (o N-2), il requisito per l'affidabilità del cablaggio elettrico principale della sottostazione è relativamente ridotto.

Una sottostazione generale si trova all'estremità di una rete distrettuale, nota anche come sottostazione terminale. La tensione lato alta tensione è principalmente 110 kV, ma anche 220 kV e la tensione lato media e bassa tensione è generalmente 35 kV e 10 kV. Ci sono anche lato ad alta tensione 110kV o 220kV direttamente fino a 35kV o 10kV. L'alimentatore step-down viene utilizzato da clienti o aziende nelle vicinanze. Dopo l'interruzione di corrente dell'intera stazione, solo gli utenti e le imprese vicine sono interessati e la portata dell'impatto è ridotta.
