Torre della linea elettrica Torre a traliccio tubolare in acciaio ad angolo

La torre a traliccio tubolare in acciaio ad angolo della torre della linea elettrica di alta qualità è offerta dai produttori cinesi Mao Tong. Qingdao Maotong ® Electric Power Equipment Co., Ltd. L'ambito di attività principale dell'azienda: supporto solare, prodotti fotovoltaici, sottostazioni e centrali idroelettriche, torre delle linee di trasmissione, torre in acciaio e palo per tubi in acciaio, accessori in ferro (bulloni di ancoraggio, acciaio di base), torre di comunicazione, apparecchiature della linea ferroviaria e componenti di alimentazione e altre strutture in acciaio.

Sottostazione intelligente

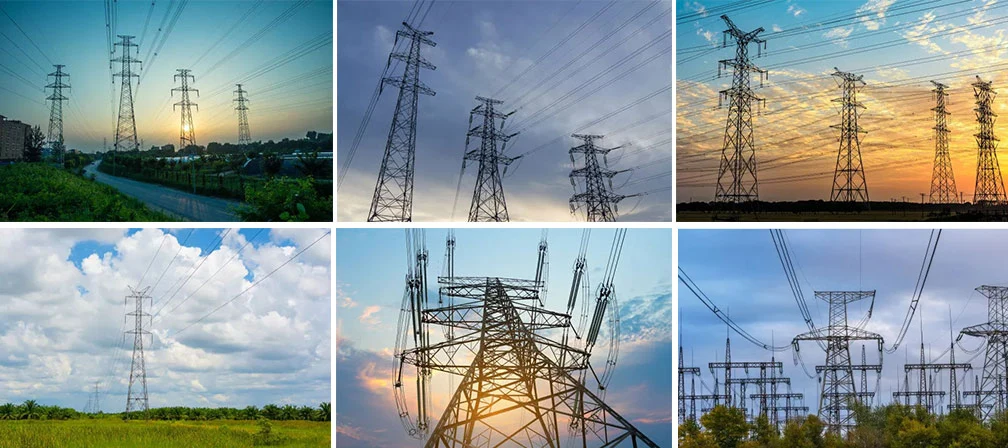

La torre elettrica, nota anche come torre della linea di trasmissione, in base alla sua forma è generalmente divisa in: tipo di vetro, tipo a testa di gatto, tipo, tipo a secco e tipo a secchio cinque, a seconda dell'uso dei punti sono: torre di tensionamento, torre lineare, torre d'angolo, torre di trasposizione (torre di posizione della fase del filo), torre terminale e torre di campata, ecc., le loro caratteristiche strutturali sono che tutti i tipi di torri sono strutture reticolari spaziali, l'asta è composta principalmente da acciaio ad angolo equivalente singolo o acciaio ad angolo combinato, il materiale è generalmente Q235 (A3F) e Q345 (16Mn), e il collegamento tra le aste è realizzato con bulloni grossolani. Mediante la connessione a taglio con bulloni, l'intera torre è composta da acciaio angolare, piastra di collegamento in acciaio e bulloni, singole parti come il piede della torre mediante diverse piastre di acciaio saldate in un componente, quindi la zincatura a caldo, il trasporto e l'installazione sono estremamente convenienti. Per le torri con un'altezza inferiore a 60 m, i chiodi dei piedi sono fissati su uno dei materiali principali della torre per facilitare la scalata del personale addetto alla costruzione.

Struttura della torre:

L'intera torre è composta principalmente da tre parti: la testa della torre, il corpo della torre e le gambe della torre. Se si tratta di un cavo, la torre aumenta anche la parte di cavo. La sezione della testa della torre dalla gamba della torre alla sezione trasversale della torre cambia drasticamente (linea tratteggiata) dalla parte superiore della testa della torre, se non c'è un rapido cambiamento nella sezione, allora il braccio trasversale inferiore della corda inferiore sopra la testa della torre. Il segmento del pilone sopra la fondazione delle gambe della torre è chiamato pilone. La sezione tra il pilone e il pilone è chiamata pilone.

Parametri tecnici:

1, tensione: 10kv-220kv (tensione personalizzata)
2. Modelli: torre lineare, torre angolare, torre terminale, torre diramazione; Ciclo singolo e doppio; Può essere fissato con staffa per cavo, staffa per scaricatore e staffa per scheda isolante.
3, pressione base del vento: w0= 0,35-0,95 KN /m2
4, intensità della fortificazione sismica: 8 gradi e area inferiore a 8 gradi
5, capacità portante della fondazione: 100 e 200 KN/m2 sopra
6, spessore del ghiaccio: ≤10mm
7, perpendicolarità: ≤1/1000
8. Trattamento: zincatura a caldo
9. Norma di attuazione: norma nazionale
