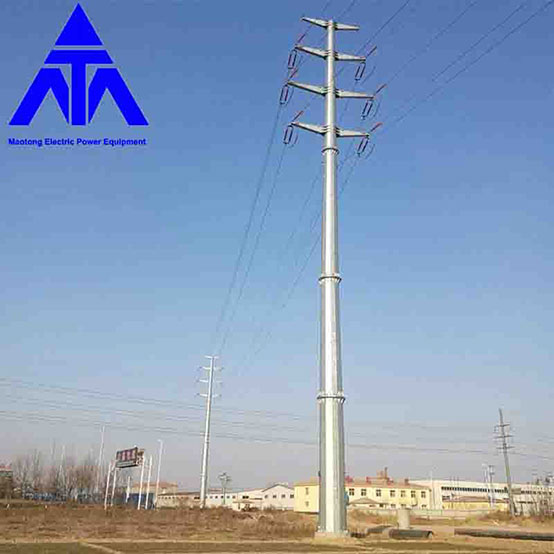

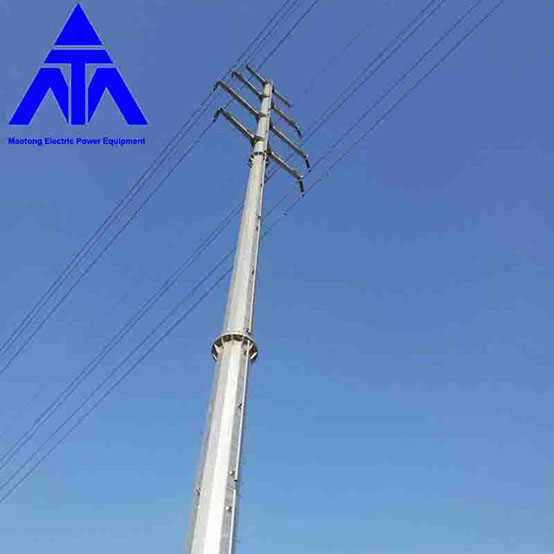

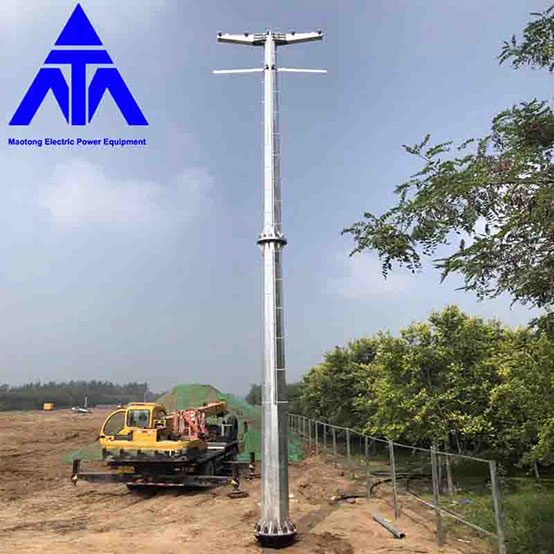

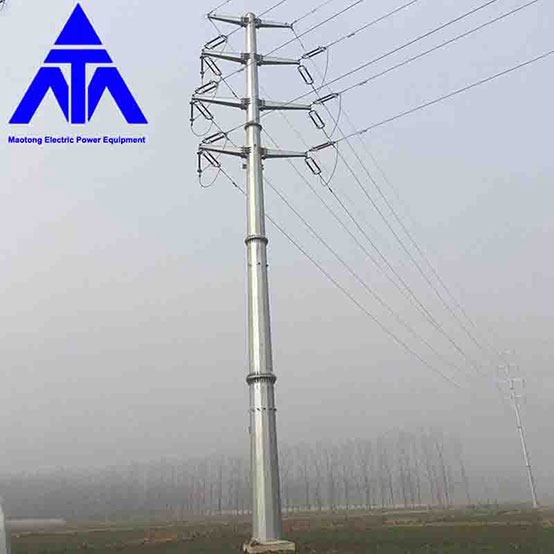

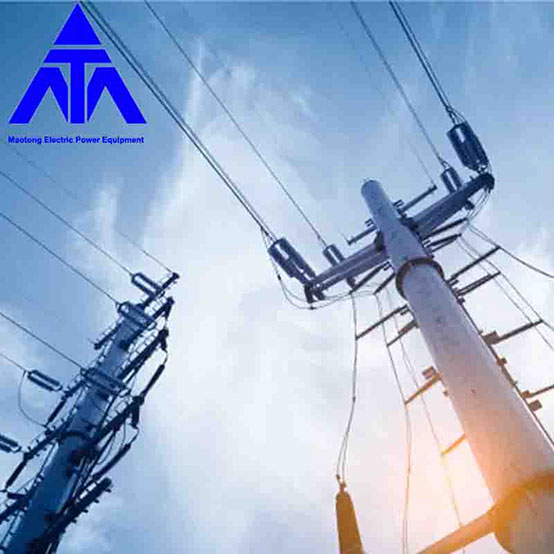

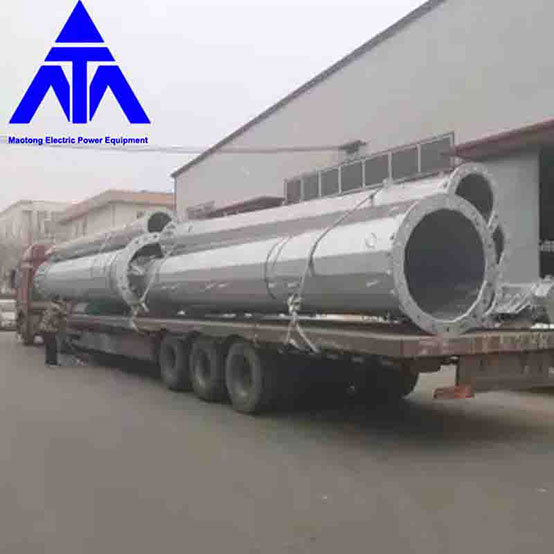

Singola torre tubolare unipolare zincata a caldo

Qingdao Maotong

La progettazione della torre è una parte importante della progettazione ingegneristica della linea di trasmissione aerea, che influisce direttamente sul funzionamento sicuro e sul costo delle linee di trasmissione. Secondo le statistiche, il costo dei pali e delle torri rappresenta il 37% del costo di costruzione della linea di trasmissione elettrica. Nel progetto della linea di trasmissione di potenza, la proporzione del palo dritto e della torre nel numero totale di pali e torri raggiunge generalmente l'80%, il che ha un grande impatto sul costo del progetto, e più lunga è la linea, più evidente è l'impatto. Pertanto, secondo le disposizioni della tecnologia di progettazione per i pali di tubi in acciaio delle linee di trasmissione aeree, il progetto dovrebbe essere il più tecnologicamente avanzato ed economicamente ragionevole possibile sulla base della garanzia di qualità, sicurezza e applicabilità.

I principali fattori che influenzano gli indicatori economici della torre sono le condizioni meteorologiche, le condizioni di servizio, l'altezza nominale massima e il tipo di torre.
2. Selezione delle condizioni meteorologiche

Le condizioni meteorologiche di progetto del progetto sono condizioni meteorologiche tipiche della provincia del Guangdong, vale a dire, la velocità massima del vento è di 25 m/s, la formazione di ghiaccio massima di progetto è di 15 mm, la temperatura minima è di -10 â e la temperatura massima è di 40 â .

3 Determinazione delle condizioni di servizio del palo in tubo d'acciaio
3.1 Determinazione del modello e della massima sollecitazione di esercizio del conduttore e del filo di terra

Secondo la revisione preliminare del progetto e i documenti di approvazione del Progetto, il conduttore selezionato per il Progetto è il trefolo in alluminio con anima in acciaio LGJX-240/30 (norma tecnica GB1179-83), con fattore di sicurezza di progetto k=5 e massima sollecitazione di esercizio 52,06 N /mm2. Un parafulmine è un trefolo in acciaio GJX-50 rivestito in lega di terre rare zinco alluminio 5%, con fattore di sicurezza k=8 e sollecitazione massima di esercizio 147N/mm2, e l'altro è un parafulmine in fibra ottica composita OPGW.

3.2 Determinazione della campata

Considerando che il progetto è una linea urbana con terreno pianeggiante, la luce orizzontale e la luce verticale delle diverse ubicazioni delle torri non sono dispersive, quindi la luce utilizzata nella progettazione dei pali in tubo di acciaio è determinata come segue: la luce orizzontale è di 180 m, la luce verticale è di 200 m e la campata rappresentativa è di 200 m.

4 Determinazione dell'altezza massima di chiamata

La linea è eretta lungo la fascia fiorita dell'urbanistica. La cintura di fiori viene utilizzata per rinverdire alberi, linee di comunicazione e linee a bassa tensione. Allo stesso tempo, per motivi di bellezza urbana, l'altezza nominale massima è fissata troppo piccola, il che limiterà senza dubbio l'uso di pali in tubo d'acciaio. Tuttavia, se l'altezza nominale massima è troppo alta, l'indice del materiale dell'intera torre aumenterà di conseguenza. Attraverso il calcolo di prova, l'altezza nominale del palo del tubo d'acciaio è determinata come: l'altezza nominale dell'angolo di tensione è 18 m, e l'altezza nominale della sezione rettilinea è 19-20 m, sulla base del presupposto che l'indice di fondazione singola della torre non aumenterà in modo significativo.

Inoltre, considerando la campata effettiva, nelle aree urbane, in condizioni di attraversamento e terreno pianeggiante, l'altezza nominale massima di 20 m può raggiungere i 200 m, quindi è opportuno selezionare 20 m come altezza nominale massima del palo del tubo d'acciaio.
