Mao Tong è uno dei principali produttori, fornitori ed esportatori di strutture in acciaio zincato 400KV per sottostazioni elettriche in Cina. Qingdao Maotong ® Power Tower Co., Ltd. è una fabbrica dedicata alla produzione e all'installazione di pali per torri in acciaio e varie strutture in acciaio come torre del camino, torre di protezione contro i fulmini, torre dell'anemometro, torre di addestramento, torre di processo sul tetto, torre a tubo singolo, albero bionico, stazione base integrata, torre di comunicazione, torre di monitoraggio, torre elettrica, torre televisiva, ecc.

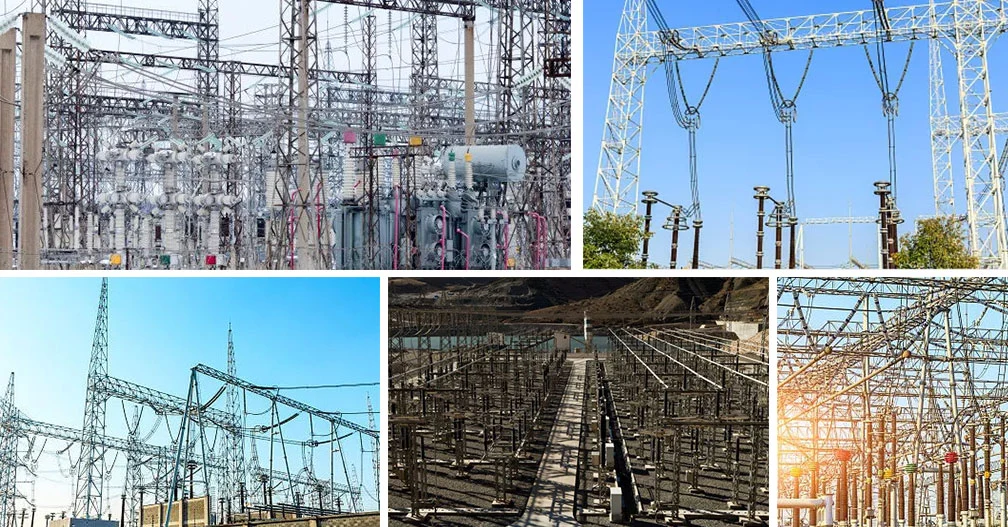

L'architettura della sottostazione è la sottostazione

Sottostazione e altri cavi esterni, apparecchiature della struttura di supporto principale del nome generale. Viene determinato in base al livello di tensione, alla scala, alla disposizione delle apparecchiature, alle condizioni di costruzione e funzionamento e alle condizioni climatiche locali. A seconda della natura dell'elettricità, diversi livelli di tensione richiedono una certa distanza tra i cavi, i cavi verso terra e i cavi verso le strutture. Pertanto, la struttura della cabina è caratterizzata da colonne alte e piccole sezioni, appartenenti alla struttura di grande flessibilità. In termini di classificazione del tipo di layout tecnologico, esistono layout medio, layout a mezza altezza e layout alto. Il layout semi-alto e il layout alto sono utilizzati principalmente nelle sottostazioni con livello di alta tensione.

Allo stato attuale, le sottostazioni di trazione ferroviaria elettrificate hanno un layout di medie dimensioni. In termini di classificazione dello scopo, la struttura è divisa in telaio in filo metallico, telaio per autobus, telaio centrale della porta, telaio ad angolo, telaio combinato per trasformatore, staffa per attrezzatura a barra singola, ecc. In termini di classificazione dell'aspetto dell'architettura, le forme comunemente usate dell'architettura sono architettura di ingresso/uscita di tipo AH, architettura di tipo ingresso/uscita di tipo AP con supporto parafulmine, architettura di tipo AP, A? Architettura di tipo, architettura di tipo P, architettura ad angolo, architettura di forma grande, con linea di trazione dentro e fuori dall'architettura. In termini di stress sull'architettura, esistono tre tipi di architettura: architettura intermedia, architettura terminale e architettura a filo.

La forma del layout e la forma dell'architettura sono determinate dal livello di tensione, dalla disposizione dei cavi e delle apparecchiature della sottostazione. Il materiale utilizzato nell'architettura è legato al carico sopportato dall'architettura stessa. Il livello di tensione della sottostazione è elevato, il carico sostenuto dall'architettura stessa è elevato, il livello di tensione è basso e il carico sostenuto dall'architettura stessa è ridotto. L'architettura dei vari materiali presenta vantaggi, svantaggi e ambito di applicazione corrispondenti.

Apparecchiature di protezione contro i fulmini per sottostazione

La sottostazione è inoltre dotata di apparecchiature di protezione contro i fulmini, principalmente parafulmini e scaricatori. I parafulmini sono progettati per evitare che la cabina venga colpita da un fulmine diretto che scaricherà il fulmine su se stesso e porterà a terra la corrente del fulmine. Quando il tuono cade sulla linea vicino alla sottostazione, l'onda del tuono entrerà nella sottostazione lungo il cavo e produrrà sovratensione. Inoltre, anche il funzionamento dell'interruttore può causare sovratensione. La funzione dello scaricatore è quella di scaricarsi automaticamente a terra per ridurre la tensione quando la sovratensione supera un certo limite. Dopo la scarica, l'apparecchiatura spegne automaticamente l'arco per garantire il normale funzionamento del sistema. Attualmente il più utilizzato è lo scaricatore all'ossido di zinco.
