Torre di energia elettrica zincata a caldo 66kv 120kv 220kv

Introduzione alla torre di potenza:

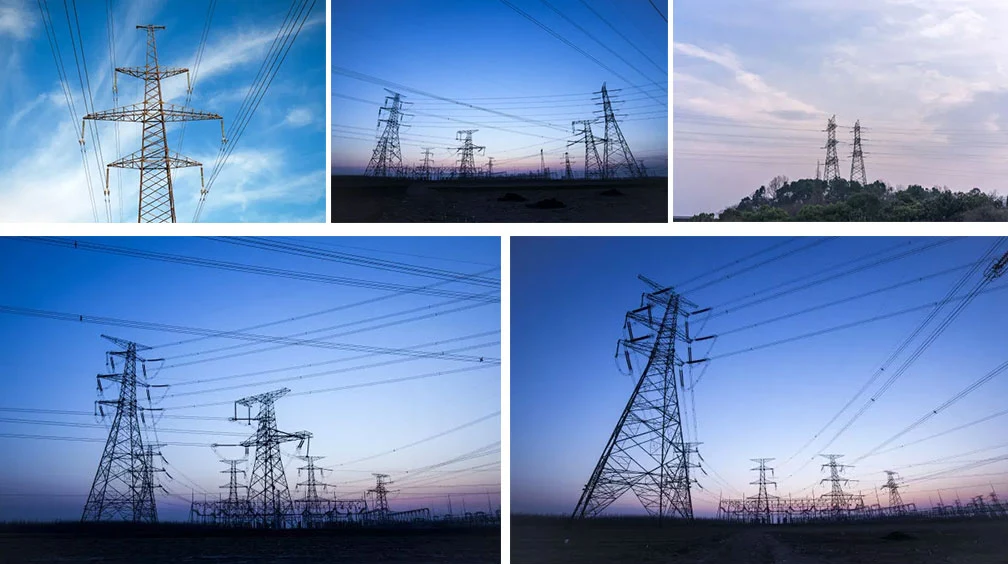

La torre elettrica è una struttura a torre trapezoidale o triangolare con un'altezza di 25-40 metri. È una struttura con telaio in acciaio. Le torri elettriche sono per lo più costruite vicino a centrali elettriche e stazioni di distribuzione sul campo. Sono strutture importanti nel settore energetico, possono sostenere le linee elettriche aeree e svolgere un ruolo di protezione e sostegno. La progettazione, la produzione, l'installazione, la manutenzione e il controllo di qualità delle torri elettriche sono garanzie importanti per il funzionamento e lo sviluppo del moderno sistema energetico.

Classificazione delle torri:

1. La torre della linea ad alta tensione è divisa in torre tangente e torre di tensione. La torre angolare è una sorta di torre di tensione e la torre a testa di gatto è una sorta di torre tangente.

2. Come la torre tangente, l'isolatore è una torre sospesa verticale, la torre di tensione e l'isolatore è orizzontale, che viene utilizzato per impedire la caduta della torre ad anello, la rotazione della linea, ecc.

3. La tensione dipende dal numero di isolanti, 1-2 pezzi: 10 KV, 3-5 pezzi, 35 KV, 7 pezzi da 110 KV, 14-16 pezzi da 220 KV, 28 pezzi da 500 KV. Se ne vedi di più, non è necessario contarli. Puoi vedere la lunghezza approssimativamente.
E' suddiviso in:

4. Cinque tipi di coppe da vino, testa di gatto, tipo superiore, tipo secco e tipo a botte

5. Può essere suddiviso in torre di tensione, torre tangente, torre angolare, torre di trasposizione (in sostituzione della torre di posizione di fase del conduttore), torre terminale e torre di incrocio a seconda dello scopo.

Requisiti galvanizzati caldi della torre di energia elettrica di 66kv 120kv 220kv:

Le dimensioni e la portata del traliccio devono soddisfare i requisiti del circuito: deve essere mantenuta la necessaria piccola distanza di sicurezza tra il conduttore e il terreno, gli edifici, gli alberi, le ferrovie, le autostrade, i fiumi e altre linee aeree, tra il conduttore e il conduttore, tra il conduttore e il parafulmine. L'angolo di protezione del parafulmine rispetto al conduttore e la piccola distanza orizzontale tra due parafulmini quando si utilizzano parafulmini doppi devono soddisfare le normative pertinenti.

Carico:

La torre della linea di trasmissione sopporta principalmente il carico del vento, il carico del ghiaccio, la tensione della linea, il carico morto, il peso del personale e degli strumenti durante l'installazione o la manutenzione, nonché il carico della linea spezzata e l'azione sismica. Nella progettazione deve essere presa in considerazione la ragionevole combinazione di questi carichi in diverse condizioni meteorologiche. Il carico proprio comprende il peso della torre, della linea, dei raccordi, dell'isolante, la forza angolare risultante della linea e la tensione sbilanciata lungo la linea. Paesi diversi hanno normative diverse sul carico di rottura in termini di numero di fili rotti (generalmente esclusa la rottura simultanea di conduttori e parafulmini), entità della tensione di rottura e condizioni meteorologiche durante la rottura.

La torre è generalmente semplificata per l'analisi statica. Per carichi dinamici quali vento, linea spezzata e terremoto, l'azione dinamica viene solitamente considerata moltiplicando rispettivamente il coefficiente di vibrazione del vento, il coefficiente di impatto a linea spezzata e il coefficiente di risposta della forza sismica sulla base dell'analisi statica.
