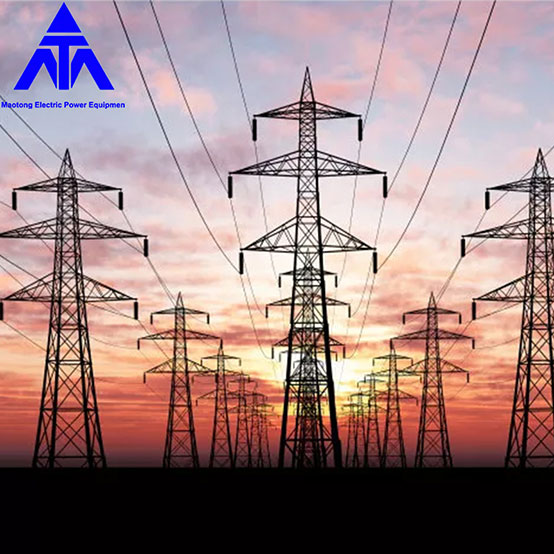

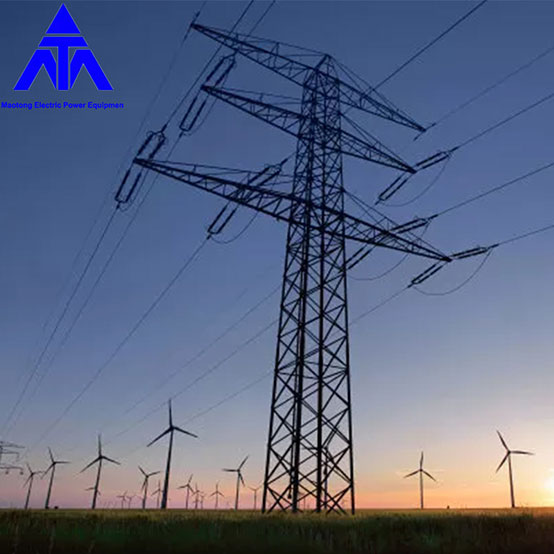

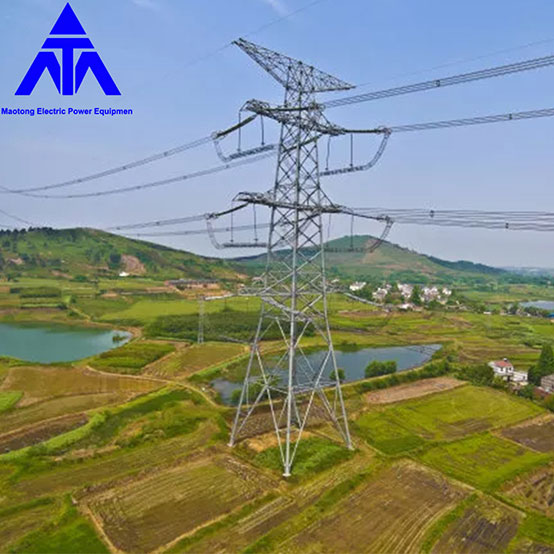

Linea di trasmissione arresto caduta da 220 KV Torre con palo in acciaio: una torre a traliccio composta da un tubo d'acciaio per le parti principali e un tubo o una sezione d'acciaio per le altre parti. È una struttura di sostegno per linee di trasmissione aeree per sostenere conduttori e parafulmini. Collegare il cavo a terra, mettere a terra gli oggetti per soddisfare i requisiti di distanza e resistere al cavo, alla linea del fulmine, al proprio carico e al carico esterno.

Caratteristiche principali della linea di trasmissione con palo in acciaio della linea di trasmissione anticaduta da 220 KV

La struttura della torre tubolare in acciaio presenta relativi vantaggi tecnici ed economici ed è adatta per torri di trasmissione che sopportano grandi carichi.

(1) Caratteristiche del carico

Gli elementi della torre in tubo d'acciaio sopportano una piccola pressione del vento, rigidità alla flessione di grandi sezioni, struttura semplice, chiara trasmissione della forza, possono dare pieno gioco alle prestazioni portanti del materiale, da un lato, possono ridurre il peso della torre, ridurre la forza di base; D’altro canto, è utile migliorare la capacità di resistere ai disastri naturali in condizioni estreme.

A condizione di soddisfare i requisiti di calcolo di resistenza e stabilità, il carico del vento sul corpo della torre può essere significativamente ridotto utilizzando la torre in tubo d'acciaio con un coefficiente di pressione del vento relativamente piccolo.

(2) Caratteristiche della sezione

La sezione trasversale degli elementi del tubo in acciaio è simmetrica e isotropa. Il materiale è distribuito uniformemente attorno al perimetro e la rigidità alla flessione della sezione è elevata. Quando l'area della sezione trasversale del tubo d'acciaio e dell'acciaio angolare è uguale, la torre del tubo d'acciaio non mostra il suo vantaggio.

Per i componenti idraulici della torre di trasmissione, che utilizzano un'area della sezione trasversale più piccola e hanno un raggio di g, le prestazioni meccaniche del materiale del tubo d'acciaio possono essere completamente bilanciate con i requisiti di gioco, rigidità e stabilità, in particolare per le dimensioni della geometria strutturale della barra della torre di carico più grande e più lunga, il vantaggio prestazionale stabile dell'elemento polare in tubo d'acciaio è evidente.

(3) Collegamento strutturale

In termini di connessione strutturale, il materiale principale della torre con palo in acciaio della linea di trasmissione anticaduta da 220 KV è collegato con una flangia o una connessione intersecante, la connessione con piastra a spina o connessione intersecante viene utilizzata tra il materiale inclinato e il materiale principale, il materiale principale della torre in acciaio angolare è collegato all'interno e all'esterno e le altre aste sono collegate principalmente tramite piastre e bulloni di collegamento.

La flangia del tubo in acciaio e la struttura di connessione della piastra di inserimento della torre sono relativamente semplici, mentre aumentano il carico di lavoro della saldatura, ma riducono l'angolo dei componenti in acciaio, ad esempio sulle prestazioni portanti della struttura degli effetti avversi eccentrici, e allo stesso tempo migliora la rigidità e la densità del nodo di connessione, può aiutare a migliorare la rigidità complessiva della struttura, la stabilità e la capacità di resistere al carico dinamico delle vibrazioni del vento.
